結構

板式換熱器是由上部支架頂梁和下部支承梁之間的夾有多個帶有波紋的多個傳熱板片組構成。這塊傳熱板片組形成兩種介質通過的流道傳熱板片的波形使得流體形成湍流，并且將兩種流體之間產生的壓力差對板片起到支撐作用。傳熱板片組在固定壓緊板和移動壓緊板之間用夾緊螺栓和螺母緊固。

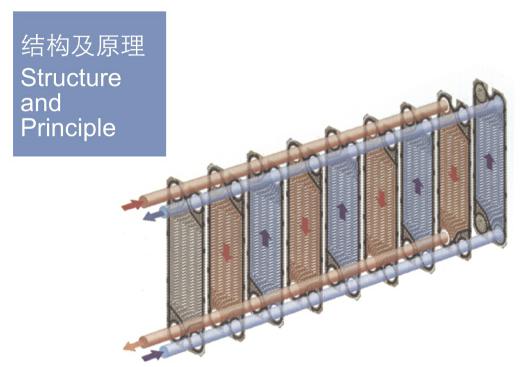

原理

傳熱板上帶有密封墊圈，密封墊圈形成流道，起到防止液體外泄的密封作用。傳熱板的數量和大小取決于介質的流量、流體的物理特性、壓力降及進出口的溫度條件。壓緊板主要防止流體壓差可能會引起的板片的變形。

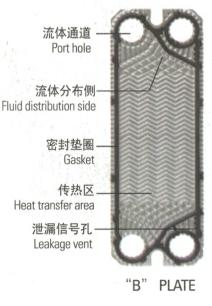

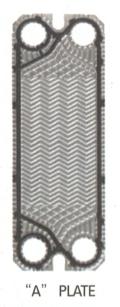

在組裝傳熱板片(帶有密封墊圈的板片)時，帶有密封墊圈的板面朝向固定壓緊板，并每張板片進行180度的旋轉以形成流道。只沿A板流動的液體始終在A板內流動：而只沿B板流動的液體則在每隔一塊安裝的板內反方向流動。

技術優勢

1、獨特的板片網格狀導流區設計（專利號：ZL 2009 2 0153477.8）

2、性能卓越的板片之間的定位及互鎖（專利號：ZL 2009 2 0153478.2）

3、板式換熱器的懸掛系統：

4、豐富的板片家族

5、先進的密封結構

6、精密的板片加工和模具加工

7、先進的拆裝結構

8、專業的工藝計算軟件

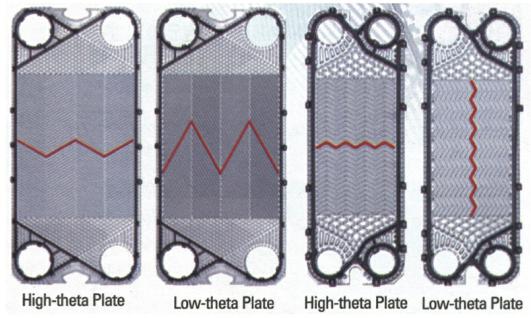

板片類型

大角度板

●高湍流（High turbulent flow）

●高傳熱系數（high heat transfer coefficient）

●小溫差(Perfect temperature approach)

●高壓力降(High pressure drop)

小角度板

●低湍流（Low turbulent flow）

●低傳熱系數(Low  heat transfer coefficient)

●大溫差(High temperature approach)

●低壓力降(Low pressure drop)

通道組合

由大角度板和小角度板構成三種通道組合

高阻通道

兩個大角板的組合

低阻通道

兩個小角度板的組合

中阻通道

一個大角度板和一個小角度板的組合
